激光切割设计图 | 木尺

huangenguo

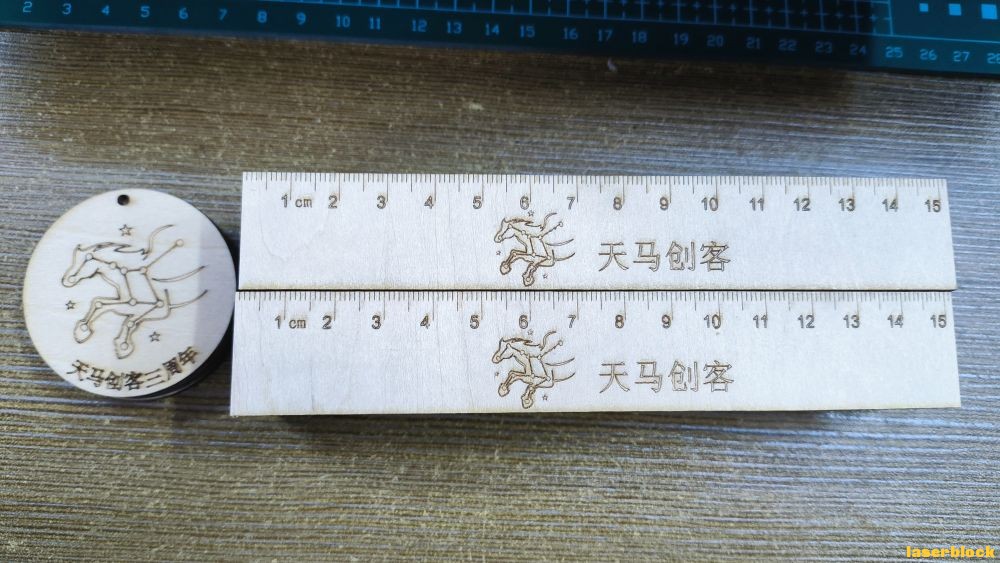

实物展示

木尺

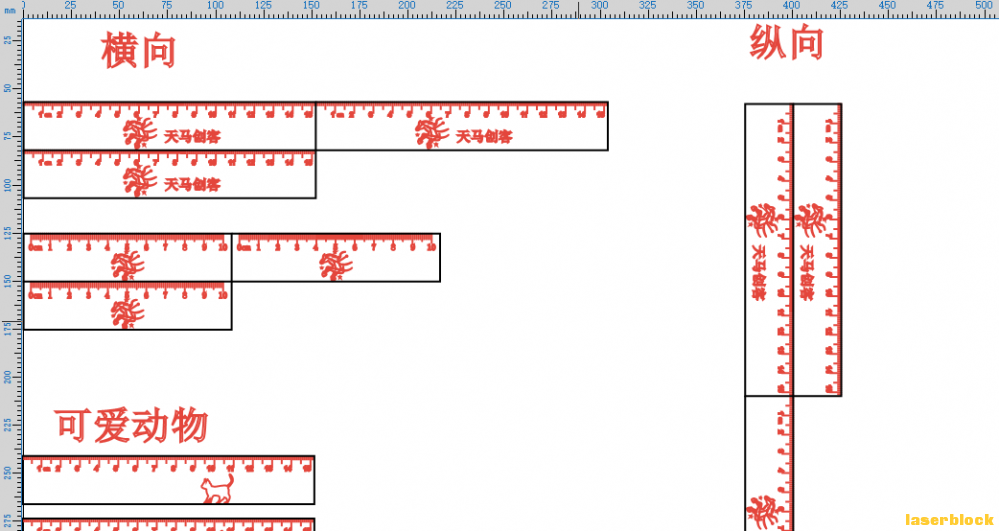

图纸设计

木尺图纸

优势
1.是学具也是奖品，10、15cm两种长度，毫米精度，有文字和图案
2.环保，使用切割剩余材料加工
3.误差方面，木尺，刻度线是否清晰、笔直可用于判断调焦是否合适以及切割机车头加工时抖动是否明显（螺丝是否松动）
4.矩形阵列横向、纵向批量加工

图纸分享
CC0协议，喜欢的朋友保存到自定义图库~
木尺.lcp (1.55 MB, 下载次数: 176)

2023-10-22 00:18 上传

点击文件名下载附件

身体尺
手掌 18cm
步长 50cm

话题延伸
材料方面，木尺普遍，亚克力尺美观，还有PCB尺子等等
还有什么尺子造型？加工工艺展示？
还有什么图纸适合制作创客纪念品？
是否有其他适合的激光切割机测试图纸？
欢迎分享你的想法！

更多图纸参考：
10、15、20厘米直尺
万花尺
创意尺子
游标卡尺
以及隋老师的尺子


与开源硬件结合
超声波、激光等等
郭力老师的掌控“哈雷”曲线测量

huangenguo

普通测量需求 - 直尺
特点：
直尺是最常见的尺子，一般是直的，有木质、塑料或金属材质。它的刻度通常比较清晰，长度有 15cm、30cm 等多种规格。例如，学生使用的直尺长度一般为 15 - 20cm，方便携带和在书本、作业本上进行简单的长度测量，刻度精度可以达到 1mm，能够满足日常学习中对线段长度、图形边长等的测量。
应用场景：
学习用途：在数学和几何学习中，用于测量线段长度、绘制直线、测量图形的边长和高度等。比如在学习三角形的边长关系时，用直尺准确测量三条边的长度来验证三角形三边定理。
办公用途：在办公室可以用于简单的纸张尺寸测量，或者在绘制简单的图表时辅助绘制直线。例如，在制作简单的柱状图时，用直尺保证柱子的边是直的，并且可以测量柱子的高度来确保比例正确。

精度要求较高的测量 - 游标卡尺
特点：
游标卡尺是一种精密测量工具，它由主尺和附在主尺上能滑动的游标两部分构成。它可以通过游标上的刻度与主尺刻度的配合，实现更精确的测量。常见的游标卡尺可以精确到 0.02mm 或 0.05mm。其测量范围一般有 0 - 150mm、0 - 200mm 等多种规格，能够测量物体的内径、外径、深度等尺寸。
应用场景：
机械加工：在机械制造领域，用于测量机械零件的尺寸，如轴的直径、孔的内径等。例如，在车床加工一个金属轴时，用游标卡尺精确测量轴的直径，确保其尺寸符合设计要求，误差控制在很小的范围内，以保证零件与其他部件的配合精度。
模具制造：对于模具的尺寸测量也至关重要。比如在注塑模具制造中，需要精确测量模具型腔的尺寸，游标卡尺可以准确测量出各个部分的尺寸，保证模具生产出的塑料制品尺寸精度。

长度较大物体的测量 - 卷尺
特点：
卷尺通常是由薄的钢片或塑料带制成，可卷曲收纳。它的长度一般有 3m、5m、10m 等多种规格，有的甚至更长。刻度精度一般为 1mm。它的优点是可以测量较长的距离，并且便于携带和操作。
应用场景：
建筑行业：在建筑施工中，用于测量建筑物的房间尺寸、门窗尺寸、墙体长度等。例如，在装修房屋时，工人用卷尺测量房间的长宽高，以便计算墙面面积、地面面积，确定装修材料的用量。
家居生活：在家庭中也很实用，比如测量家具的尺寸是否合适放置在某个空间内，或者测量窗帘的长度等。

曲线或不规则形状测量 - 软尺
特点：
软尺一般是用布或塑料制成的柔性尺子，它可以弯曲，方便贴合物体的曲线形状。刻度精度根据用途有所不同，一般为 1mm - 5mm。
应用场景：
服装制作：在服装设计和制作过程中，用于测量人体的胸围、腰围、臀围等身体尺寸。因为人体是不规则的形状，软尺可以很好地贴合身体曲线，得到准确的尺寸，确保制作出的服装合身。
手工制作：在制作一些有曲线形状的手工艺品，如陶艺、编织品等时，软尺可以用来测量作品的周长、弯曲部分的长度等。
